基本参数

品牌	奥科仪表	型号	AK-WK
名称	定量控制流量计	加工定制	是
测量范围	10-200mm	测量精度	1.0
材质	不锈钢	电源电压	220V
外形尺寸	详情见说明书	售后服务	全国联保
产地	江苏奥科仪表	是否进口	否
规格	DLPL	公称通径	1.5mm
输出信号	模拟型

江苏奥科仪表有限公司

销售热线 0517-86919886/13915190011 柏经理

定量控制流量计应用：污水定量控制仪，定量加水，定量配料，食品加水系统，化妆品加水系统，定量加料系统，化工液体配料系统等

HPPLC定量控制/定量打料/自动打料/人工操作打料/流量自动控制装置/按键式操作打料/定量罐装/代替人工罐装都是指在管道流量进行精确计量的基础上增加一项累积量到达一定数值时，自动对管道进行断流的一个功能。

本方案主要根据流量计反馈给定量控制仪的脉冲流量信号，当流量累计流量达到设定的数值(定量值)，定量控制仪会给电磁阀门或泵一个开关信号，已达到对阀门、泵的启动和关闭控制。实现对加料的自动和手动控制。该系统精度高，操作简单，可现场校准目前很多企业都会用到或者是都需要改进的项目之一，它把具有操作简便易学，显示直观，手动控制流量或自动控制流量相结合等特点。特别适用于油田掺油、掺水、掺药、配料、定量注水及各种液体的定量控制。目前一些现在仍采用人工操作罐装/打料，同时也不想投入太多成本，就想提高工作效率的企业建议采用本系统。

1、流量计：这是控制的基础，直接影响控制的效果，因此基本要求是测量精度越高越好，有信号输出功能。同时流量计种类较多，还要根据测量介质、管道口径、流量范围等参数进行选型，选择合适的流量计。

2、HPPLC控制箱：内含全中文液晶显示定量控制仪、内部控制线路及组件、外部控制按纽和指示灯等，箱子的标准尺寸400*300*200mm，电源为AV220V。

3、断流设备：可以是管道已有的动力设备，如泵；也可以是后装上去的电磁阀、电动阀、流量阀等。

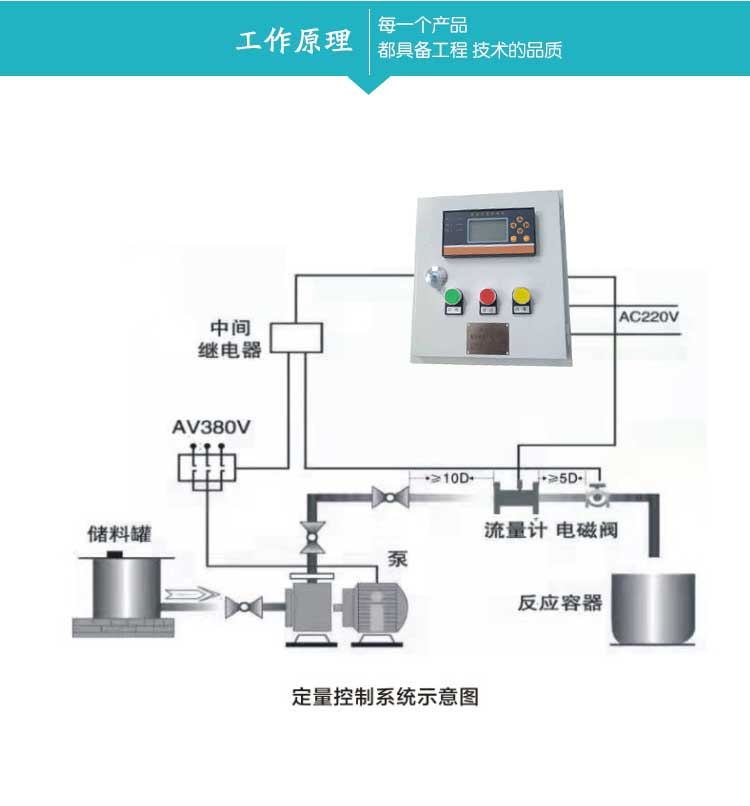

二、控制过程

定量控制仪在接收了流量计的流量信号后，在其内部完成流量的累计，同时在控制仪内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。

三、产品特点

1、只需要流量计、控制箱和断流设备组成，结构简单，成本低；

2、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后一般无需调整；

3、控制箱面板设有“启动”、“停止”和“清零”按纽，并有“状态指示灯”显示，因此显示直观，操作简单、方便、易学；

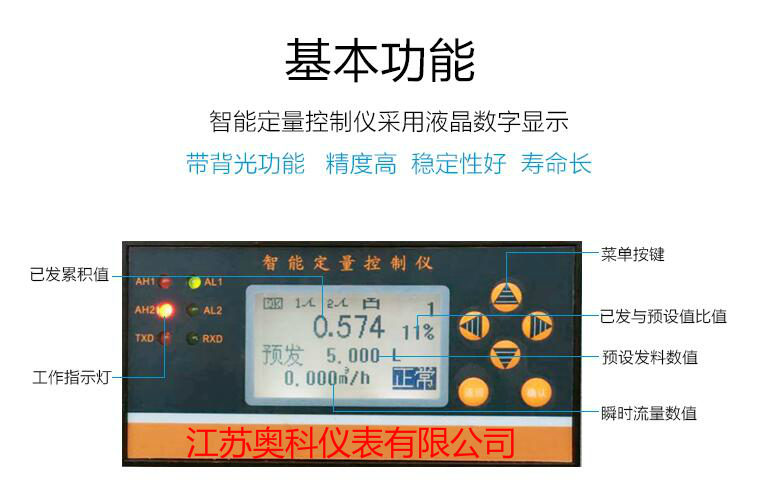

4、定量控制仪为全中文液晶显示，每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成；

四、主要功能

1、设有大、小阀控制，分别控制大流量和小流量，达到精确的定量控制；

2、同时控制泵和阀门时，设有泵延时起动和泵提前关阀功能；

3、配有溢料、憋泵接口，发生溢料、憋泵时关闭打料即时保护； 4、在定量控制仪内可查看总累积、瞬时流量、时间、流量计输入信号值等，并设有打料次数、每次打料时间、每次打料量、日或月累计等查询功能；

定量控制流量计

LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

结构特征与工作原理

(1) 结构特征

传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

基本参数与技术性能

仪表口径及连接方式： 4、6、10、15、20、25、32、40

采用螺纹连接（15、20、25、32、40）

50、65、80、100、125、150、200采用法兰连接

精度等级：±1%R

量程比： 1:10；1:15；1:20

仪表材质：304不锈钢、316（L）不锈钢等

被测介质温度（℃）：-20～＋120℃

环境条件：温度－10～ 55℃，相对湿度5%～90%，大气压力86～106Kpa

输出信号：脉冲频率信号，低电平≤0.8V 高电平≥8V

供电电源： 12VDC 、 24VDC（可选）

信号传输线：STVPV3×0.3（三线制）
