【D343H法兰硬密封蝶阀】浙江泰瓯阀门有限公司品牌生产厂家，泰瓯阀业全方面介绍『D343H法兰硬密封蝶阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列法兰硬密封蝶阀。

金属硬密封法兰蝶阀简述：

此法兰硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。目前，法兰硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。泰瓯蝶阀 D343H金属硬密封蝶阀法兰金属硬密封蝶阀手动硬密封蝶阀

金属硬密封法兰蝶阀适用范围:

本法兰硬密封蝶阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。双偏心单向金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

金属硬密封法兰蝶阀结构特点

三偏心多层次法兰硬密封蝶阀结合了国内外先进技术而研发的长寿命、无泄漏、节能型蝶阀，产品采用三偏心原理设计，兼具多层次结构，密封性能可靠，是通用蝶阀向中压、中高温领域的延伸和发展。
三偏心多层次法兰硬密封蝶阀符合国家标准JB/T8527-97(金属硬密封蝶阀)和GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定，适用于介质温度≤650℃的冶金、电力、石油化工、空气、以及给排水等介质管道上作调节流量和截断流体。
三偏心法兰硬密封蝶阀阀体与管道的连接有双法兰连接、对夹式连接和凸耳对夹式连接三种。
1、蝶板密封圈为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能；
2、采用三维偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能；
3、阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面耐磨损，使用寿命长；
4、结构独特，操作灵活、省力、方便、不受戒指压力的高、低影响，密封性能可靠。

金属硬密封法兰蝶阀密封原理：

三偏心法兰硬密封蝶阀具有双向无气泡紧密关闭性能，这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的"焊接"性能，确保密封接触的均匀一致性。
由于在双偏心法兰硬密封蝶阀的基础上将阀座中心线形成一个角偏置，使得蝶阀在开启过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面。而在关闭瞬间才会接触并压紧阀座密封面。当完全开始时，两密封面之间形成一个与双偏心密封蝶阀相同间隙，该类蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和寿命都得到大大提高。

金属硬密封法兰蝶阀结构特征
第一个偏心：轴偏离密封面中心线
第二个偏心：轴偏离管路及阀门中心线
第三个偏心：其独特的偏心阀座斜锥角与管路中心的夹角，这样，使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。
零泄漏：三偏心蝶阀依靠安装在蝶板上的复合不锈钢密封圈来实现真正的零泄漏。
零泄漏是通过蝶板上密封圈的弹性来实现的。该密封圈的总结性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触角产生轻微的"楔式效应"，使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性，使得加载在阀座上的载荷均匀，从而用最小的扭矩实现最严密的切断。扭矩产生的弹性使得阀门严密关断，而与介质流向或介质压力无关

金属硬密封法兰蝶阀主要参数：

连接形式对夹连接对焊连接法兰连接凸耳连接公称通径(mm)DN50~2000公称压力(MPa)0.25~10阀门材料WCB、A105、304、316、CF8等适用介质水、水蒸气、空气、油、电力等适用温度(℃)-29~650设计制造GB/T 12238、JB/T 8527结构长度GB/T 12221连接法兰JB/T 74、GB/T 9113压力试验GB/T 13927、JB/T 9092传动方式手动、蜗轮传动、气动、电动

金属硬密封法兰蝶阀技术性能规范：

设计标准GB/T12238API609压力温度等级GB/T12224API609、ASME B 16.34结构长度GB/T12221API609、ISO5752、ASME B 16.10法兰型式尺寸GB/T9113、JB/T79ASME B 16.5/B 16.47检验与试验GB/T9092、GB/T13927API598公称压力1.01.62.54.06.0Class150Class300Class600试验压力壳体试验1.52.43.756.09.452.937.5815.0高压密封1.11.762.754.46.932.075.5211.03低压密封0.6适用温度-46℃～500℃（不同的工况温度选用不同的材质）适用介质水、油、气及各类腐蚀性（不同的介质选用不同的材质）

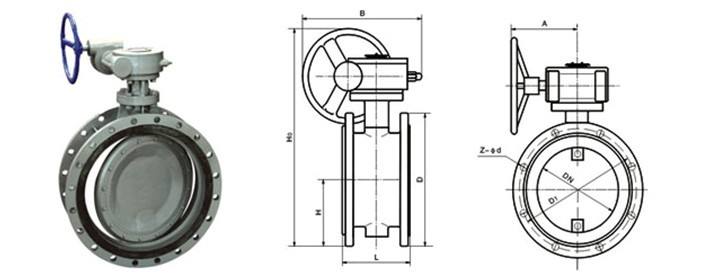

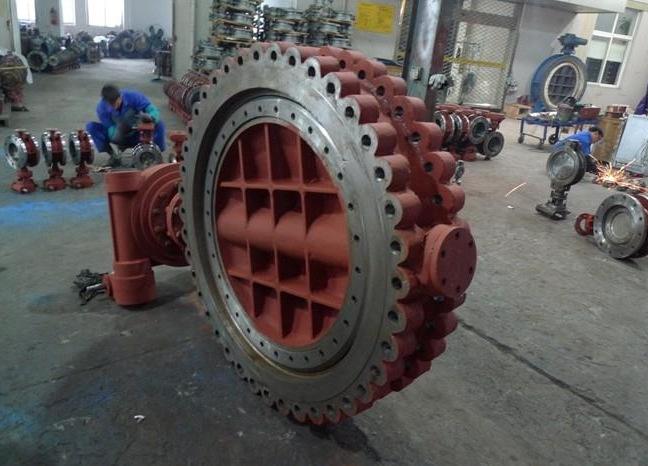

金属硬密封法兰蝶阀结构图：

法兰硬密封蝶阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。双偏心法兰硬密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。


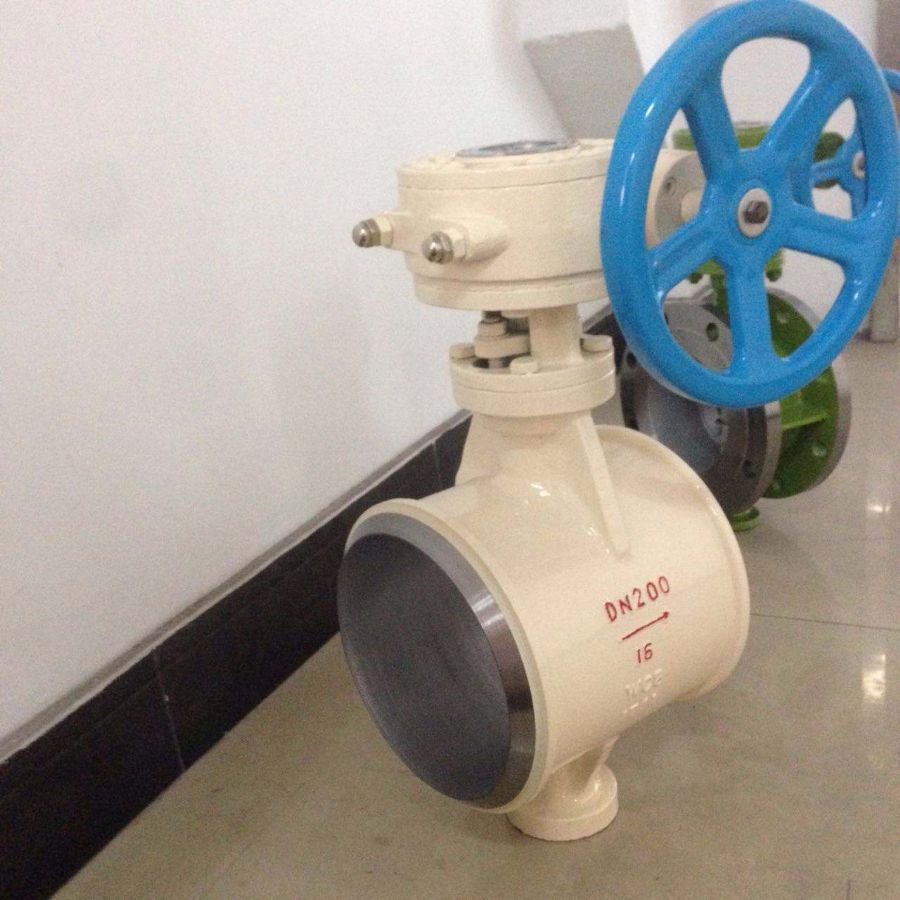

泰瓯蝶阀 D343H金属硬密封蝶阀法兰金属硬密封蝶阀手动硬密封蝶阀


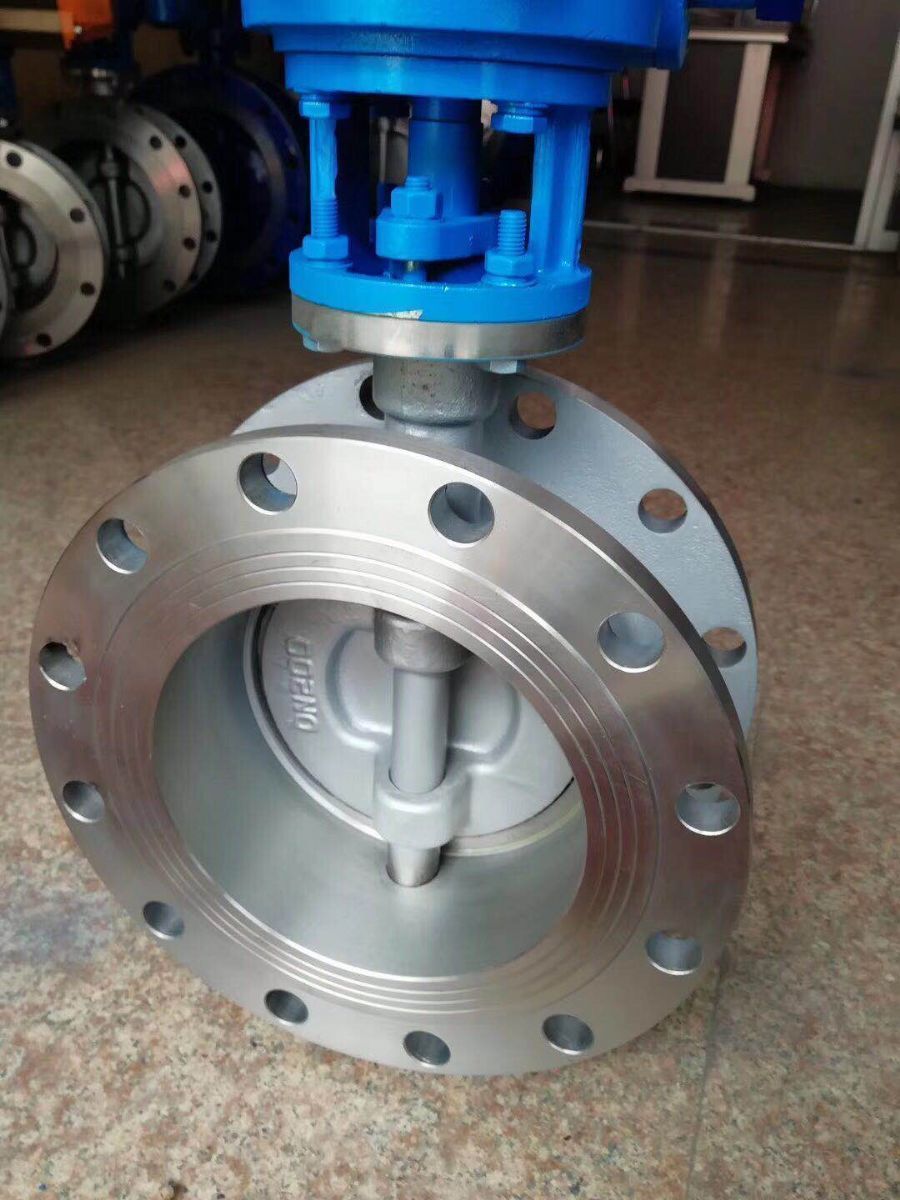

泰瓯蝶阀 D343H金属硬密封蝶阀法兰金属硬密封蝶阀手动硬密封蝶阀

D343H气动法兰式金属硬密封蝶阀尺寸

公称通径 DN	外形尺寸						连接尺寸
	L		H	D343H			PN0.6MPa			PN1.0MPa
	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	140	110	4-14	165	125	4-18
65	112	170	115	625	245	72	160	130	4-14	185	145	4-18
80	114	180	120	645	245	72	190	150	4-18	200	160	8-18
100	127	190	138	675	355	92	210	170	4-18	220	180	8-18
125	140	200	164	715	355	92	240	200	8-18	250	210	8-18
150	140	210	175	800	355	92	265	225	8-18	285	240	8-22
200	152	230	208	850	250	170	320	280	8-18	340	295	8-22
250	165	250	243	925	250	170	375	335	12-18	395	350	12-22
300	178	270	283	1035	450	220	440	395	12-22	445	400	12-22
350	190	290	310	1070	450	220	490	445	12-22	505	460	16-22
400	216	310	340	1190	450	280	540	495	16-22	565	515	16-26
450	222	330	380	1250	650	280	595	550	16-22	615	565	20-26
500	229	350	410	1295	650	280	645	600	20-22	670	620	20-26
600	267	390	470	1455	850	380	755	705	20-26	780	725	20-30
700	292	430	550	1585	850	380	860	810	24-26	895	840	24-30
800	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33
900	330	510	710	1965	1250	380	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2015	1250	380	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2250	1250	380	1405	1340	32-33	1455	1380	32-39
1400	530	710	920				1630	1560	36-36	1675	1590	36-42
1600	600	790	1085				1820	1760	40-36	1915	1820	40-48
1800	670	870	1230				2045	1970	44-39	2115	2020	44-48
2000	760	950	1350				2265	2180	48-42	2325	2230	48-48

D343H气动法兰式金属硬密封蝶阀

公称通径 DN	外形尺寸						连接尺寸
	L		H	D343H			PN1.6MPa			PN2.5MPa
	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	165	125	4-18	165	125	4-18
65	112	170	115	625	245	72	185	145	4-18	185	145	8-18
80	114	180	120	645	245	72	200	160	8-18	200	160	8-18
100	127	190	138	675	355	92	220	180	8-18	235	190	8-22
125	140	200	164	715	355	92	250	210	8-18	270	220	8-26
150	140	210	175	800	355	92	285	240	8-22	300	250	8-26
200	152	230	208	850	250	138	340	295	12-22	360	310	12-26
250	165	250	243	925	250	170	405	355	12-26	425	370	12-30
300	178	270	283	1035	450	170	460	410	12-26	485	430	16-30
350	190	290	310	1070	450	220	520	470	16-26	555	490	16-33
400	216	310	340	1190	450	220	580	525	16-30	620	550	16-36
450	222	330	380	1250	650	280	640	585	20-30	670	600	20-36
500	229	350	410	1290	650	280	750	650	20-33	730	660	20-36
600	267	390	470	1455	850	380	840	770	20-36	845	770	20-39
700	292	430	550	1585	850	380	910	840	24-36	960	875	24-42
800	318	470	640	1700	1250	380	1025	950	24-39	1085	990	24-48
900	330	510	710	1865	1250	380	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2015	1250	380	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2250	1250	380	1485	1390	32-48	1530	1420	32-56
1400	530	710	920				1685	1590	36-48	1755	1640	36-62
1600	600	790	1085				1930	1820	40-56	1975	1860	40-62
1800	670	870	1230				2130	2020	44-56	2195	2070	44-70
2000	760	950	1350				3685	2230	48-62	2425	2300	48-70

D343H-40气动法兰式金属硬密封蝶阀

公称通径 DN	外形尺寸						连接尺寸
	L		H	D343H			PN4.OMPa
	短	长	H	H2	A2	B2	D	D1	Z-d
50	108	150	112	605	355	92	165	125	4-18
65	112	170	115	625	355	92	185	145	8-18
80	114	180	120	645	355	92	200	160	8-18
100	127	190	138	675	550	138	235	190	8-22
125	140	200	164	715	550	138	270	220	8-26
150	140	210	175	800	550	138	300	250	8-26
200	152	230	208	850	550	138	375	320	12-30
250	165	250	243	925	450	220	450	385	12-33
300	178	270	283	1035	450	220	515	450	16-33
350	190	290	310	1070	650	280	580	510	16-36
400	216	310	340	1190	650	280	660	585	16-39
450	222	330	380				685	610	20-39
500	229	350	410				755	670	20-42
