当前位置：首页 > 产品大全 > 锅炉用阀门 > 止回阀 > 对夹硬密封蝶阀 D373H金属硬密封蝶阀泰瓯定制报价

对夹硬密封蝶阀 D373H金属硬密封蝶阀泰瓯定制报价

价格	￥320.00/台
起订量	≥1
所在地	浙江温州	可售量 10000台

联系人：胡锦虎

身份已验证

企业已验证

쀒큧ꄇ쀒횑ꌁ횑

手机扫码快速拨号

免费会员第7年

浙江泰瓯阀门有限公司

联系人：胡锦虎 (联系时,请说明是在全球塑胶网上看到的)

联系电话：

手机号码：쀒큧ꄇ쀒횑ꌁ횑

公司官网： http://15381516706.51pla.com

所在地区：浙江省温州市

主营产品：阀门, 旋塞,

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

品牌	浙江泰瓯	型号	D373H
连接形式	对夹	标准	国标
材质	铸钢	加工定制	是
结构形式	蝶式	通道位置	直通式
流动方向	单向	驱动方式	手动
适用介质	弱酸碱介质	压力环境	常压
用途	截止

對夾式三偏心金屬密封蝶閥

概述用途

三偏心金屬密封法蘭蝶閥系列是長壽命、節能型蝶閥，其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥産品。本産品被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃氣體、市政供水以及給排水等腐蝕性介質的管道上，作爲截止或調節介質流量使用。三偏心蝶閥作爲閥門新科技的結晶，揚各種閥門之長，避各種閥門之短，對夾、凸耳、法蘭、環接、對接焊、夾套等各種結構長度都可以對應。由于材料選擇餘地很大，高低溫及各種酸、堿等腐蝕性介質也都能對應自如。特别是在大口徑方面，以其零洩漏的優勢，在關斷閥上，正在不斷地取代粗大的閘閥和球閥；同樣，其優異的調控機能在調控閥上也正在不斷地取代笨重的截止閥。

对夹硬密封蝶阀 D373H金属硬密封蝶阀泰瓯定制报价

産品主要特點

高性能的三維偏心密封系統
-對于疊層式閥門環：雙向零洩漏密封（依據德标的1級或美标的Ⅵ級）
-對于整體式閥門環：雙向嚴密密封（依據美标的Ⅴ級）

1. 優秀的氣體和液體隔絕功能和流量調節特性
2. 焊入式不鏽鋼或堆焊式司太立硬質合金閥痤特别适合長壽命使用
3. 閥座處啓閉無摩擦、無磨損、無卡滞(隻有緊壓）
4. 易于更換和調節密封性能的密封環
5. 适用于高溫高壓和有腐蝕性等苛刻的工況環境
6. 可高達+600℃的金屬/金屬硬密封
7. 自補償流程溫度的變化.
8. 低操作力矩和可靠的力矩關斷
9. 本質的防火安全設計
10. 蝶闆密封，沿着圓周均勻壓縮，産生焊接般的效果，使得密封環彎曲，作用猶如彈簧一般。彈性密封确保符合API 598 - 彈性閥座标準的液體或氣體“零洩漏”。密封的彈性使得蝶闆在熱循環運動中能夠如圖中所示那樣保持關閉的氣密性密封。

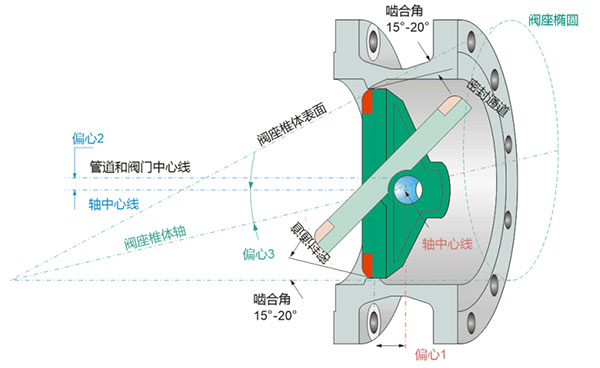

三偏心原理

偏心1 閥軸位于閥座軸後面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啓和關閉的幹擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啓過程中消除摩擦作用，并且實現環繞整個閥座的均勻一緻的壓縮密封效果。

結構特點

疊層蝶闆密封關閉期間的扭矩産生閥座力，并均勻一緻的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿着周長均勻作用，使得閥門能夠實現雙向緊密關閉。密封的彈性使得閥門閥體和蝶闆能夠接觸或擴張，避免了由于溫度波動而産生堵塞的危險。這種裝置是能夠自行調整對準。

D71X 手动对夹式软密封蝶阀4.jpg

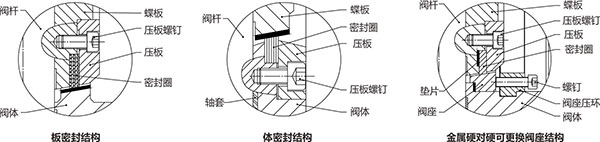

密封結構多樣性，可适應不同的需求

1.常規型：多層次密封圈固定在蝶闆上，易于更換與調整，密封可靠，适用于大部分場合。
2.體密封結構：密封圈固定在閥體上，開啓過程中密封圈不随蝶闆運動，因此不容易損壞；在結構長度較短的情況下，由于闆密封結構增加了蝶闆的厚度，很容易超出閥體，這時就更适合使用體密封。
3.可更換閥座型：體、闆座均可更換，便于維修與更換，降低了維護成本。

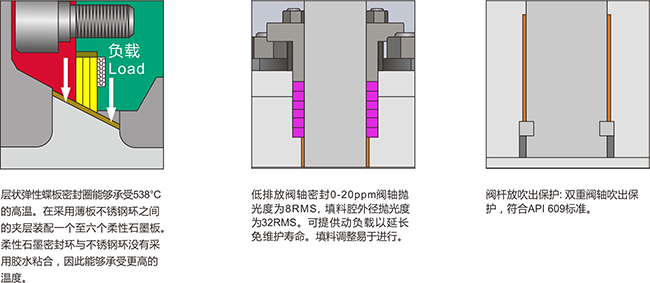

蝶闆密封圈

層狀彈性蝶闆密封圈能夠承受538°C的高溫。在采用薄闆不鏽鋼環之間的夾層裝配一個至六個柔性石墨闆。柔性石墨密封環與不鏽鋼環沒有采用膠水粘合，因此能夠承受更高的溫度。

部件與材質

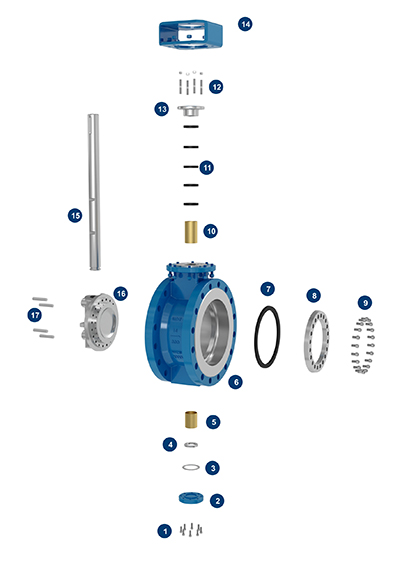

1、閥門爆炸圖

2、零件與材質基礎配置

序号	零件名稱	碳鋼	不鏽鋼	低溫鋼	高溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7	B7/B8/B16
2	底蓋	A105	304	304/LF2	F11/304
3	墊片	304+石墨	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200	304+N
6	閥體	WCB	CF8	LCB/LC1	WC6/C5
7	密封圈	304+石墨	304+石墨	304+石墨	304+石墨
8	壓闆	A105	304	304/LF2	F11/304
9	壓闆螺釘	8.8/B7	B8	B8/L7	B7/B8/B16
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200	304+N
11	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7	B7/B8/B16
13	填料壓蓋	WCB	CF8	CF8/LF2	F11/CF8
14	支架	WCB	WCB/CF8	WCB/CF8	WCB/CF8
15	閥杆	410/420	304/17-4PH	410/17-4PH	304/XM-19
16	蝶闆	WCB	CF8	LCB/LC1	WC6/C5
17	銷軸	410/420	304/17-4PH	410/17-4PH	304/XM-19

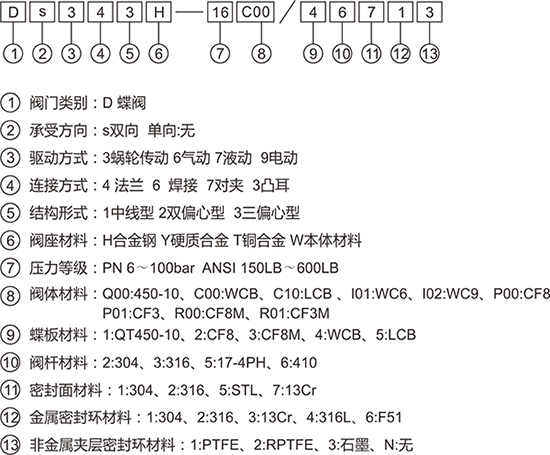

型号編制示例

執行标準

設計制造标準	法蘭連接标準	結構長度标準	試驗檢驗标準
Design & Manufacture	Flange Connection	Face to Face Dimension	Test & Inspection
JB/T 8527	GB/T 9113	GB/T 12221	GB/T 13927
API 609	ASME B16.5 ASME B16.47	API 609 ASME B16.10	API 598
EN 593	EN 1092	EN 558	EN 12266-1
ISO 10631	ISO 7005	ISO 5752	ISO 5208

适用範圍

公稱通徑：2" ~160" (DN50~4000)
公稱壓力：150LB ~ 600LB (PN10~100)
溫度範圍：-180°C ~700°C
連接方式：對夾式、凸耳式、法蘭式、對焊式
适用介質：淡水，海水，污水，空氣，蒸汽，食品，藥品，油品及各
種油、酸，堿，鹽帶弱腐蝕性介質等
