扇形盲板阀 F43CX扇形盲板阀盲板阀厂家直销

价格	￥560.00/台
起订量	≥1
所在地	浙江温州	可售量 10000台

联系人：胡锦虎

身份已验证

企业已验证

ꤣꆖꀱ슅ꆖ

手机扫码快速拨号

免费会员第7年

浙江泰瓯阀门有限公司

联系人：胡锦虎 (联系时,请说明是在全球塑胶网上看到的)

联系电话：

手机号码：ꤣꆖꀱ슅ꆖ

公司官网： http://15381516706.51pla.com

所在地区：浙江省温州市

主营产品：阀门, 旋塞,

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

品牌	泰瓯	型号	F43CX
产地	浙江	加工定制	是
用途	截止	材质	碳钢
连接方式	法兰	通道位置	直通式
驱动方式	手动	压力环境	常压
工作温度	常温	标准	国标
流动方向	单向	连接形式	法兰
适用介质	煤气等有毒、有害、易燃气体

产品名称：	扇形盲板阀	产品型号：	F43CX
驱动方式：	手动,电动,液动	连接形式：	法兰
结构形式：	扇形	密封结构：	NBR
压力范围：	0.25	公称通径：	DN200-2000
常用材质：	碳钢	铭牌：	泰瓯品牌


产品说明

F43CX手动扇形盲板阀特点:
扇形盲板阀,F43CX扇形盲板阀又名手动眼镜阀、翻板阀、扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
动扇形盲板阀性能参数:

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

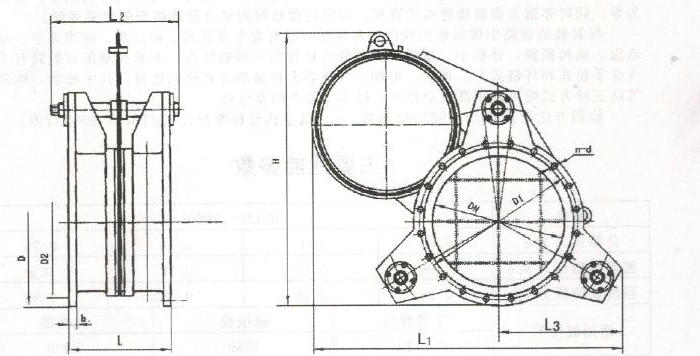

F43CX扇形盲板阀外形连接尺寸:

DN	D	D1	b	n-φd	长系列 L
200	320	280	14	8-φ18	500
250	375	335	14	12-φ18	500
300	440	395	16	12-φ22	500
350	490	445	16	12-φ22	500
400	540	495	16	16-φ22	600
450	595	550	20	16-φ22	600
500	645	600	20	20-φ22	600
600	755	705	20	20-φ26	600
700	860	810	20	24-φ26	600
800	975	920	22	24-φ30	600
900	1075	1020	22	24-φ30	630
1000	1175	1120	22	28-φ30	630
1200	1375	1320	22	32-φ30	750
1400	1575	1520	26	36-φ30	750
1500	1675	1620	26	36-φ30	750
1600	1790	1730	26	40-φ30	750
1800	1990	1930	26	44-φ30	750
2000	2190	2130	26	48-φ30	750

浙江泰瓯阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供新的阀门知识、好的服务、佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为的阀门制造商。
泰瓯阀门服务承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。
(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
