基本参数

品牌	正轩	型号	SD941H
加工定制	是	安装尺寸	DN100
标准	国标	工作温度	高温
公称通径	100mm	规格	DN100
口径	DN100	连接形式	法兰
流动方向	单向	密封形式	硬密封型
驱动方式	电动	适用介质	水
通道位置	直通式	压力环境	常压

SD941H-16伸缩电动蝶阀

产品介绍:

SD941H-10~16伸缩电动蝶阀:别名伸缩蝶阀可以补偿管道因热胀冷缩产生的收缩量，用于管道温度及外界温度不稳定区域使用。DZW型多回转电动执行器，普通户外开关型系列，伸缩法兰连接，三偏心结构，不锈钢+石墨多层次阀板，2Cr13不锈钢阀轴，金属阀座硬密封，阀体WCB，使用温度-29℃+350℃，使用介质：供暖水、蒸汽、油品介质等，压力1.0MPa ~4.0MPa。广泛用于电厂供暖、工厂供暖、城市供暖、集体取暖、热力公司场所等。正轩阀门SD941H-16伸缩电动蝶阀伸缩电动蝶阀电动伸缩蝶阀

产品特点:

1、具有自动补偿管道热胀冷缩方便装卸的功能。
2、结构独特，设计灵活，重量轻，省力，启闭迅速。
3、节省了独立安装伸缩节的成本预算，经济性能更强。
4、电动操作启闭开关，就地和远程操作方便快捷。

执行标准:

设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992

性能参数

压力等级（MPa）	1	1.6	2.5	4
阀门强度试验压力（MPa）	1.5	2.4	3.75	6
阀门密封试验压力（MPa）	1.1	1.76	2.75	4.4
适用温度℃	-29℃+350℃
主要材质	WCB
连接形式	法兰式
启闭形式	DZW型多回转电动执行器
适用介质	水、气体、油品等
连接标准	GB/T9113

安装使用注意事项

1、伸缩蝶阀在安装前必须平放，切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。
4、伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按下列公式计算，运行时严禁将支架卸掉。

5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通蝶栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉（螺栓另配）
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。

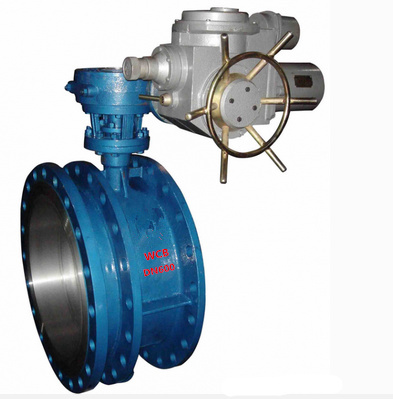

10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。 SD941H-16伸缩电动蝶阀1.jpg
