当前位置：首页 > 产品大全 > 锅炉用阀门 > 止回阀 > YQ9000型水锤吸纳器活塞式水锤吸纳器不锈钢水锤吸纳器

YQ9000型水锤吸纳器活塞式水锤吸纳器不锈钢水锤吸纳器

价格	￥360.00/台
起订量	≥1
所在地	浙江温州	可售量 10000台

联系人：胡锦虎

身份已验证

企业已验证

졳얆졳킑륗톅킑

手机扫码快速拨号

免费会员第7年

浙江泰瓯阀门有限公司

联系人：胡锦虎 (联系时,请说明是在全球塑胶网上看到的)

联系电话：

手机号码：졳얆졳킑륗톅킑

公司官网： http://15381516706.51pla.com

所在地区：浙江省温州市

主营产品：阀门, 旋塞,

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

品牌	泰瓯	型号	YQ9000型水锤吸纳器
连接形式	法兰	标准	国标
材质	不锈钢	工作温度	常温
加工定制	是	结构形式	直流式
通道位置	直通式	流动方向	单向
驱动方式	水力控制	适用介质	水
外形	大型	形态	柱塞式
压力环境	常压	用途	消除水锤

YQ-9000水锤吸纳器产品概述：

气囊活塞式水锤吸纳器是我厂消化目外资料及产品，自行设计制造的一种吸纳供水系统水锤余压白勺设备。在供水系统中，当水泵发生故障或突然停电等原因．使水流突然停止，并开始倒流时都会产生水锤。大家知道，液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波．以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。

YQ9000型活塞气囊式水锤吸纳器和消声止回阀组台使月，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏.

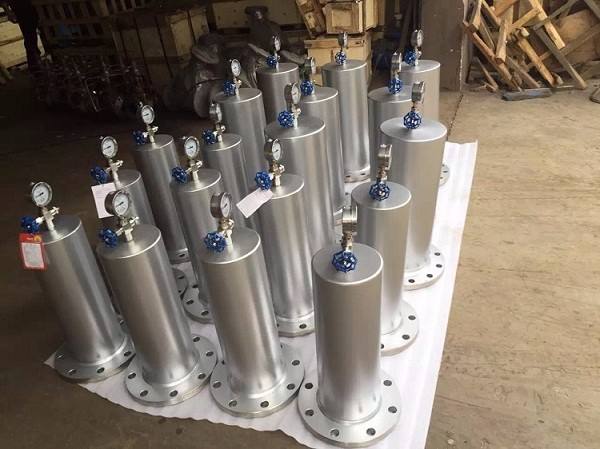

YQ9000型水锤吸纳器活塞式水锤吸纳器不锈钢水锤吸纳器

主要零部件材料

零件名称	阀体、阀盖	活塞	密封圈
主要材料	不锈钢	铸铜、不锈钢	丁腈橡胶

结构特点

气囊活塞式水锤吸纳器的不锈钢园柱体气缸+一个GST型导向环，不锈钢活塞+两个密封圉+硅润滑油，免维修。活塞活动，气囊胀缩、气垫消能，吸纳水锤。

工作原理

在YQ9000型活塞气囊式水锤吸纳器工作时．气缸内充满一定压力的气体．月标准三通垂直装于管路中。在正常情况下．当水流压力低于气缸内压力时，活塞不会产生运动，吸纳器对管路不产生影响，管路液体正常流动。当管路水流压力高于气缸内压力时，能对水击波的瞬产压力提供有效的缓冲，从而使管内压力得到调节。

技术参数

公称压力：PNl 6—2 5M Pa

公称通径：1 5～300

容气腔压力(占管道压力百分数)50～70％

适用介质无杂物的清水、污水

适用介质温度0～80℃

法兰标准：68／T l 7241 6 68／T 91 1 3

试验标准：GB／T l 3927 APl 598

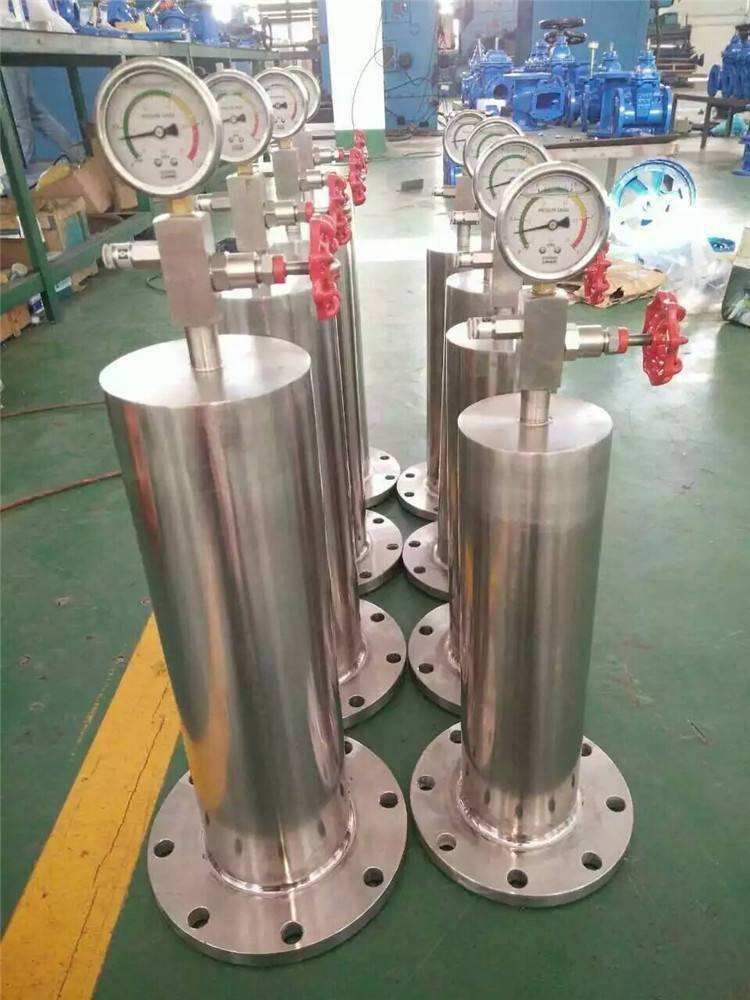

YQ9000型水锤吸纳器活塞式水锤吸纳器不锈钢水锤吸纳器

主要外形连接尺寸

DN	管径	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”
DN	mm	15	20	25	32	40	50	65
L	1.6MPa	200	300	320	340	.350	365	465
L	2.5MPa	220	320	340	355	380	385	485
DN	管径	3”	4”	5”	6”	8”	10”	12”
DN	mm	80	100	125	150	200	250	300
L	1.6MPa	510	575	600	645	755	855	955
L	2.5MPa	520	585	600	645	755	855	955

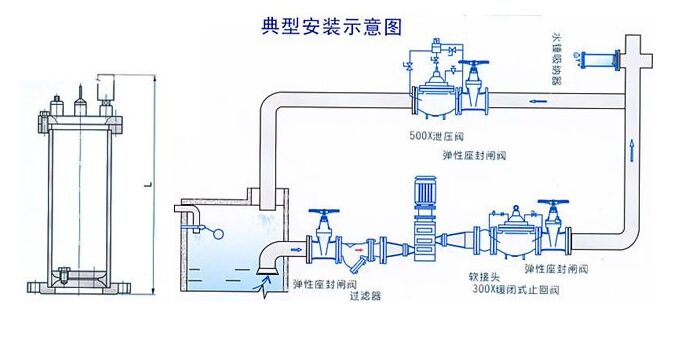

YQ-9000水锤吸纳器结构图：

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
