荣威防腐电解槽防腐专用玻璃鳞片胶泥 环氧玻璃鳞片胶泥厂家 喷砂除锈防腐胶泥 施工 批发

 本公司生产：玻璃鳞片胶泥、乙烯基玻璃鳞片胶泥、环氧玻璃鳞片胶泥、耐高温玻璃鳞片胶泥、玻璃鳞片底涂、玻璃鳞片面涂、环氧煤沥青漆、环氧砂浆、环氧玻璃鳞片涂料、乙烯基玻璃鳞片涂料、高温玻璃鳞片涂料，环氧富锌漆、环氧陶瓷涂料、水性工业漆、丙烯酸面漆、有机硅防腐涂料、丙烯酸聚氨酯面漆、环氧防腐漆、高温乙烯基酯树脂、中温乙烯基酯树脂树脂、环氧树脂、901树脂、907树脂、不饱和树脂、T31固化剂、V388固化剂、促进剂、玻璃纤维布、短切毡等多种产品。同时我公司专业承接热电厂、钢铁厂、化工厂脱硫塔玻璃鳞片防腐、污水处理池玻璃鳞片防腐以及各种中温、高温玻璃鳞片胶泥防腐工程施工

玻璃鳞涂料使用方法：

1）取预配好的适量底漆，再加入适当比例的配套固化剂搅拌3min以上，搅拌均匀后使用。用毛刷或辊刷涂1-2道，用量0.20kg/道.平米左右。在经处理后的待衬表面涂刷第一道底漆。并在第一道底漆涂刷12h后涂刷第二道底漆。二道底漆涂刷方向应相互垂直。

2）在钢结构基础施工时，在进行VEGF底涂配胶料过程中，应加入50%树脂重量比的石英粉（300目左右），混合均匀后施工方能达到更好的界面粘接效果。

3）在混凝土基础施工时，若粘度略高或低温施工环境中，为了增加涂层与基层的接合性，可适当添加5-10%的溶剂进行稀释，溶剂以为宜，底涂可涂刷1-2遍。

玻璃鳞片涂料适用于：

对于建筑、构筑物表面防护有突出效果，对冶金工业、化学工业遇到的地面腐蚀问题，具有较强针对性。在防腐蚀构造设计上，环氧乙烯基树脂应以结构设计的合理性、科学性即成为防护构造耐久性为关键。如电解槽防腐蚀构造层设计，使用的耐腐蚀玻璃钢层FRP具有质量轻、强度高、绝缘耐温性好、良好的施工工艺性和可设计等特点，一方面将玻璃纤维粘接成一个整体起到传递载荷的作用，另一方面又赋予玻璃钢各种优良的综合性能包括耐腐蚀性能，与毡结构的复合使用可进一步提高其耐蚀等级，如表面毡、短切毡含树脂量可达到0.5～1.4k/m2，称为富树脂层或主要耐蚀层，因而玻璃钢的耐蚀性能主要取决于耐蚀树脂的品种。

整体树脂砂浆楼地面是国外近20年来大力发展和积极推广的技术，CH乙烯基酯楼地面专用低收缩树脂的问世，使我国楼地面用耐蚀材料又上了一个技术等级，良好的构造层为：面层胶泥，厚约1mm；树脂砂浆，厚4～6mm；2布3胶FRP隔离层；树脂打底料2道；找平层C20细石混凝土，厚30mm；垫层C15混凝土，厚≥120mm或基层预制钢筋混凝土楼板。树脂胶泥砌筑耐酸砖构造主要用于有一定抗冲击、抗压要求的环境，专家认为可用以下构造层：面层耐酸砖，厚30～65mm；树脂胶泥

结合层，厚4～6mm；2布3胶FRP隔离层；树脂打底料2道；整浇找平兼找坡层C20细石混凝土≥40mm；基层预制钢筋混凝土楼板或垫层C15混凝土，厚≥120mm。树脂砂浆砌筑耐蚀花岗岩地面构造主要用于抗压、抗冲要求较高的部位，业界推荐以花岗岩树脂胶泥勾缝，厚50～100mm；树脂砂浆砌筑层，厚5～10mm；2布3胶FRP隔离层；树脂打底料2道；找平层为构造层。

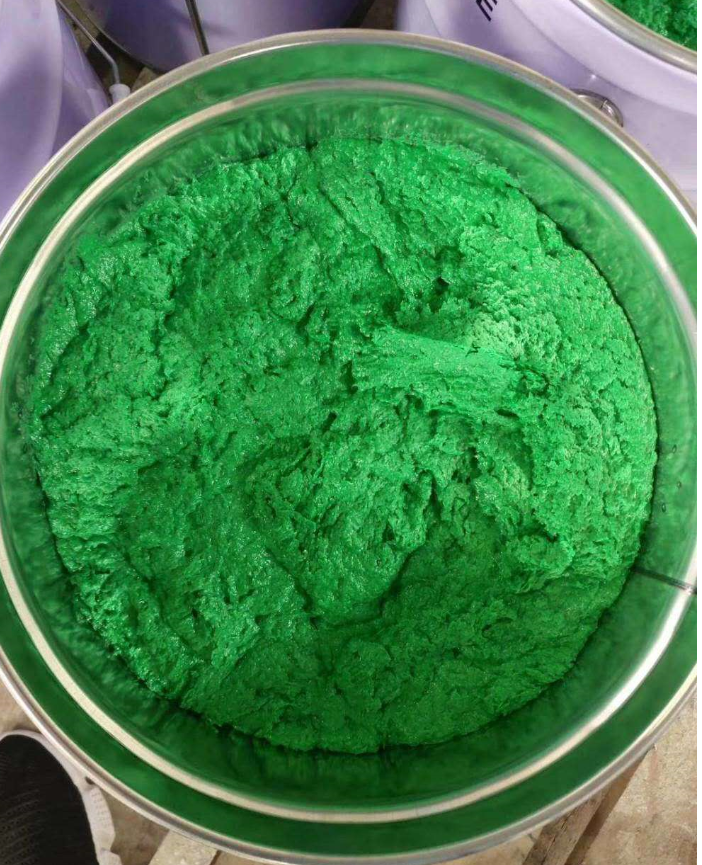

玻璃鳞片胶泥

   玻璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可缺少的重要原材料，应用于防腐领域，可明显提高涂料的防腐性能，延长物件使用寿命；用来制造珠光颜料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能；用于塑料领域，可增加塑料制品的强度，防止热塑性塑料制成的精密部件的热变形，提高其空间稳定性。

1 、玻璃鳞片能水蒸汽和化学溶剂对基底物质的侵蚀。衬底或涂层耐化学性的程度随所选用的玻璃原材料不同而变化，由 C- 玻璃组成的玻璃鳞片具有优良的抗化学耐用性。

2 、由于有相对与钢铁、水泥等基底物质较大的伸展系数，所以在热冲击的情况下树脂层容易裂解和脱落，而玻璃鳞片能提成一种热稳定层，因而能防止衬底的裂解和剥落。

3 、耐温性能好。玻璃鳞片衬里的使用其耐热性比同类树脂涂层可提高 20-40 ℃，因此常用于石油输油管道、热水管线、耐热化工装置等。

4 、热胀系数小。

5 、含有玻璃鳞片的涂层比不含玻璃鳞片的环氧或聚酯树脂层硬的多，因此有较高的抗表面磨损性能。

6 、配伍性能好，可以与各种树脂组成防腐涂料

本公司产品销往全国各地：

【华 北】 北京市 天津市 河北省 山西省 内蒙古自治区

【东 北】 辽宁省 吉林省 黑龙江省

【华 东】 上海市 江苏省 浙江省 安徽省 福建省 江西省 山东省

【中 南】 河南省 湖北省 湖南省 广东省 广西壮族自治区 海南省

【西 南】 重庆市 四川省 贵州省 云南省 西藏自治区

【西 北】 陕西省 甘肃省 青海省 宁夏回族自治区 新疆维吾尔自治区

玻璃鳞片防腐具备哪些特性

  玻璃鳞片防腐具备哪些特点，相信很多人都知道，行业的竞争非常激烈，玻璃鳞片防腐施工脱非常简单，玻璃鳞片防腐具备了很多的优点。

第一：玻璃鳞片防腐最大的优点就是用于施工比较简单，节省了很多的人力，这也是核心的竞争力。

第二：玻璃鳞片防腐施工耐磨性和对擦伤抵抗性比较强

第三：修复性比较好，使用几年后，破损的地方只需要进行简单的修复

第四：整体性比较好，现场配料非常的方便

第五：不容易产生介质扩散，可有效的避免腐蚀、分散等

有机材料防腐是目前国内外各行各业防腐领域中使用最广泛的防腐方式，在火力发电厂烟囱的防腐中，尤其是在湿烟囱的防腐中被大量采用。目前，火力发电厂烟囱防腐所采用的有机材料涉及种类较多，主要有VEGF鳞片胶泥体系、聚脲弹性体系、VP内衬体系、有机和无机的复合纤维内衬体系、树脂玻璃鳞片体系等。这些防腐涂层体系主要是采用不同的有机高分子材料及聚合工艺，并在其中加入不同的填料，从而达到提高防腐层对基体材料的附着力、抗酸性冷凝液的渗透作用、耐烟气冲击作用、耐高温老化性能等综合性能。

3.3 防腐材料现状

由于目前多数采用涂料防腐的烟囱均出现了不同程度的防腐层失效情况，而合金衬贴板和进口玻璃砖的情况则相对良好，但其造价却比涂料防腐昂贵多倍。因此，虽然国内电力行业多倾向于采用合金衬贴板和进口玻璃砖。但由于玻璃鳞片胶泥（防腐涂料）的施工灵活性和造价较低，在电厂的烟囱防腐中应用仍较广泛，尤其是在脱硫改造后的旧机组烟囱中应用最为广泛。

玻璃鳞片胶泥的维护说明：

1）玻璃鳞片胶泥内衬防腐材料尽量缩短保管期，可延长材料使用寿命，并避免在保管期间带来的麻烦。

2）玻璃鳞片胶泥内衬防腐材料应在 5～30℃室内放置，以防冻裂。储存时应避免阳光直射，并应距离发热装置2m以外，以免加速老化、损坏。

3）玻璃鳞片胶泥内衬防腐材料在露天下存放长时间后，使用前需按检验要求重新检验。

4）初次使用的胶泥内衬防腐设备，在使用前不得空罐存放，宜充水贮存保管或用塑料布将各封口封住。

5）玻璃鳞片胶泥内衬防腐设备在运行时必须按照设计工艺工况运行，如有出现不在工艺工况情况下，需查明原因或停机待查。

脱硫塔防腐施工

脱硫塔内衬防腐有哪几种施工方案

【简单介绍】

VEGF-系列脱硫塔系统防腐玻璃鳞片--树脂玻璃鳞片胶泥

1、施工依据

HG/T 2640-2004《玻璃鳞片衬里施工技术条件》

 2、施工程序

  基体检查——基体喷砂处理——底漆涂刷——胶泥涂抹（分两遍涂沫，每层厚度约1.0mm）——局部FRP加强（阴阳角等部位）——质量检测及修补验收——面漆涂刷

3、施工各环节介绍

（1）、基体检查：

主要检查项目为：

①设备结构能否进行鳞片衬里施工（如设备内部的局部结构存在狭小的缝隙，施工工具无法深入其中），

②焊缝的打磨，要求焊缝的高度不高于基体0.5mm，且与基体保证平滑过渡

③阴阳角的部位一定要保证拐角部位的圆角半径R＞5mm。

（2）、喷砂处理：

     鳞片衬里对基体喷砂处理的要求为Sa2.5级，即要求对金属基体表面经过喷砂处理后，表面呈现“银白色"，钢材表面无可见油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，任何残留的痕迹仅是点状的轻微色斑。

（3）、底漆涂刷：

喷砂后表面在一个工作轮班（8～12小时）之内或在产生可见的表面锈斑之前上底漆。如果发生表面生锈，生锈区域将根据以上要求重新喷吹。通过刷或滚动上底漆。根据现场环境温度按照相应的比例在底漆中加入固化剂和促进剂搅拌均匀后使用（注意：促进

剂和固化剂严禁同时加入，应当先加入促进剂搅拌均匀后再加入固化剂搅拌均匀）。

当以下任何情况存在时不允许上底漆：     —  工作区域的相对湿度大于85%—  金属表面的温度未超过工作区域空气温度3℃。 —  金属表面的温度或工作区域空气的温度高于32℃或低于5℃时。— 金属表面有灰尘、污迹或水分涂刷后的底漆层应当均匀，无漏涂，无明显的流淌痕迹。

4）、胶泥涂抹：

胶泥涂抹时，底漆层必须已经固化，且底漆层暴露在空气中的时间不超过两周。
