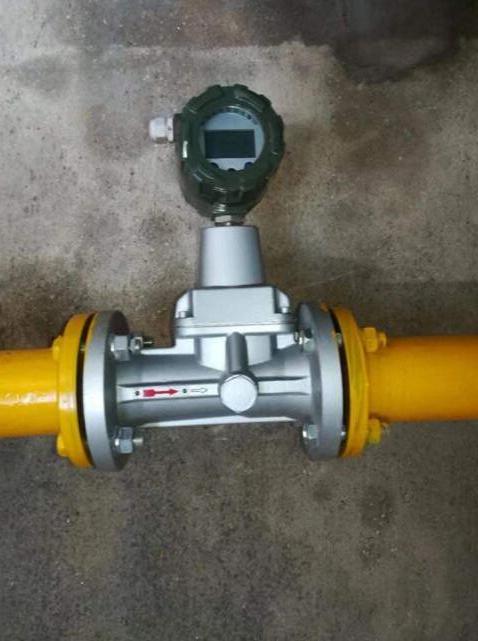

管道天然气流量表，管道天然气流量表生产厂家

价格	￥111111.00/台
起订量	≥1
所在地	江苏淮安	可售量 10000台

联系人：柏广明

身份已验证

手机已验证

微信已验证

企业已验证

딡륀삄딡륀삄

ꔶ딡-삄ꂂ딡ꂂ삄

手机扫码快速拨号

速购通标准会员第5年

江苏奥科仪表有限公司

联系人：柏广明 QQ交谈 (联系时,请说明是在全球塑胶网上看到的)

联系电话：ꔶ딡-삄ꂂ딡ꂂ삄

手机号码：딡륀삄딡륀삄

公司官网： www.akyqyb.com

所在地区：江苏省淮安市

扫一扫，加我微信

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

品牌	奥科	型号	AK-LUX
名称	管道天然气流量表	加工定制	否
测量范围	是	测量精度	1.5
材质	铝合金	电源电压	220V
外形尺寸	1mm	批号	10+
封装	DIP	售后服务	保修一年
用途	监测直流电阻	结构型式	便携式
打样周期	1-2天	类型	电阻测试仪
上市时间	2013年春	扬程	100m
重量	400kg	质量认证	CCC
存储容量	10	产地	江苏
是否进口	否	订货号	1
货号	11	规格	2
适用范围	1

奥科智能旋进旋涡流量计管道天然气流量表是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,该智能旋进旋涡气体流量计集流量、温度、压力检测功能与一体，并能进行温度、压力自动补偿，主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市工业天然气输配计量和贸易计量的理想产品。


管道天然气流量表工作原理：

旋进旋涡流量计的流量传感器的流通剖面类似于文丘里管的型线。在入口侧安放一组螺旋形导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入到扩散段时，旋涡流受回流的作用开始作二次旋转，形成陀螺式的涡流进动现象，该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得较好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示测量结果（瞬时流量、累积流量及温度、压力等数据）。

当流体通过由螺旋形叶片组成的旋涡发生器，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。

流量计算式为：
旋进旋涡流量计

K=f/q
式中：K ——流量仪表系数l/m3
f——旋涡频率 Hz
q——体积流量m3/s
流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性（密度、粘度）无关。

结构：
管道天然气流量表由以下七个基本部件组成

1、旋涡发生体 2、壳体 3、智能流量计积算仪 4、温度传感器 5、压力传感器 6、压电晶体传感器 7、消旋器

主要特点:

1．无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2、实现了机电一体化，日常的计量过程不需人工值守；
3、工艺安装条件不苛刻，仪表上、下游直管段大大缩短；
4、系统的测量准确度能够满足目前的贸易计量要求(≤1.5%)；
5、流量测量范围较宽（qmax/qmin=15～20），无法涉足的部分小流量区域进行有效工作；
6、内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
7、就地显示温度、压力、瞬时流量和累积流量。
8、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
9、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可保存。
10、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
11、防盗功能可靠，具有密码保护,防止参数改动。
12、表头可180度随意旋转，安装方便。
13、转换器可输出频率脉冲、4~20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1200米。
14、整机功耗低，可用内电池供电，也可外接24VDC电源。
15、体积小、重量轻，离线标定较为方便；
16、测量信号既可就地显示，也可按需远传；
17、仪表管理人员无需专业培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换；
18、只需定期更换电池(微功耗)及被测介质的参数。

天然气流量表; list-style-type: none; transition: all 0.3s ease 0s;">管道天然气流量表参数

公称通径：DN10-DN200
被测介质：天然气，空气，液化气，沼气等
基本误差：±1.5%

工作压力：≤6.3 MPa
被测介质温度：＜80℃
直管段要求：上游0-10D，下游0-5D
供电电源：锂电池和24V DC
显示：8位LCD显示瞬时流量、累积流量、压力和温度参数
输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

使用环境条件：
环境温度：-30℃～+55℃
相对湿度：5%～95%
大气压力：86KPa～106KPa
工作条件
介质温度范围：-20℃～+70℃
公称压力：1.6、2.5、4.0 、6.3MPa

公称通径DN（mm）	类型	流量范围 (m³/h)	工作压力（MPa）	准确度等级	重复性
20		1.2～15	1.6; 2.5; 4.0; 6.3	1.0 1.5	小于基本误差限绝对值的1/3
25		2.5～30
32		4.5～60
40		8-120
50	B型	10～150
65	B型	15-300
80	B型	28～400
100	B型	50～800
125	B型	100-1500
150	B型	150～2250
200		360～3600	1.6; 2.5; 4.0

管道天然气流量表安装注意事项

1.传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2.当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3.传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4.应避免外界强磁场的干扰；
5.在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6.管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
7.应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
8.安装流量计之前应先清除管道中的焊渣等杂物。
9.投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
10.当流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
11.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
12.流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
13.定时检查流量计法兰处的泄漏情况。
