水压试验泵水压测试台0-320mpa

价格	￥5000.00/台	￥4800.00/台
起订量	≥1	≥2
所在地	山东济南	可售量 12台

联系人：王元文

企业已验证

킄섅킄ꉹ쉧졒졒톂졒

手机扫码快速拨号

免费会员第5年

济南赛思特流体系统设备有限公司

联系人：王元文 QQ交谈 (联系时,请说明是在全球塑胶网上看到的)

联系电话：

手机号码：킄섅킄ꉹ쉧졒졒톂졒

公司官网： http://shine0801185.51pla.com

所在地区：山东济南

主营产品：空气增压泵, 气体增压泵, 安全阀校验台, 车载气瓶检测线,

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

是否进口	否	产地	水压试验泵水压测试台0-320mpa
加工定制	是	品牌	SHINEEAST
型号	G	订货号	水压试验泵水压测试台0-320mpa
货号	水压试验泵水压测试台0-320mpa	测量精度	0.5
工作环境	室温	结构型式	紧凑
工作压力	320000000	外形尺寸	300
是否跨境货源	否

水压试验泵水压测试台0-320mpa

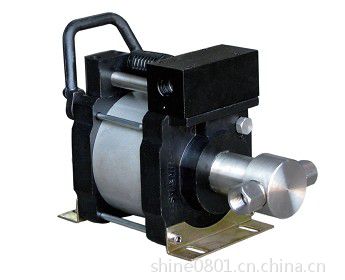

G系列气液增压泵

G系列气液增压泵有G06、G10、G16、G28、G40、G64、G80、G100、G130、G175、G255、G400共11种规格，完全可满足压力范围从1MPa-320MPa的需求，采用3-8bar压缩空气驱动，驱动缸径160mm，广泛用于试压、爆破、高压注射等领域

G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。具体联系方式：手机：18660149158 王经理 Q Q：2622536687

本系列气液增压泵驱动活塞直径为160mm。驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
G6	6:1	48	696	29.91	G1/2	NPT 1/2	NPT 1/2	12.7
G10	10:1	80	1160	18.84	G1/2	NPT 1/2	NPT 1/2	12.7
G16	16:1	128	1856	12.42	G1/2	NPT 1/2	NPT 1/2	12.7
G28	28:1	224	3248	7.11	G1/2	NPT 1/2	NPT 3/8	12.2
G40	40:1	320	4640	4.89	G1/2	NPT 1/2	NPT 3/8	12.2
G64	64:1	512	7424	3.08	G1/2	NPT 1/2	NPT 3/8	12.2
G80	80:1	640	9280	2.44	G1/2	NPT 1/2	NPT 3/8	12.2
G100	100:1	800	11600	1.92	G1/2	NPT 1/2	NPT 3/8	12
G130	130:1	1040	15080	1.47	G1/2	NPT 1/2	M14*1.5	12
G175	175:1	1400	20300	1.14	G1/2	NPT 1/2	M14*1.5	12
G255	255:1	2040	29580	0.75	G1/2	NPT 1/4	M14*1.5	12
G400	400:1	3200	46400	0.48	G1/2	NPT 1/4	M14*1.5	12

*增压比为驱动活塞面积/液压柱塞面积

*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及允许值)

*流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量

*液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力

气液增压泵产品特点及应用：

产品特点如下：

⊙输出压力高：液体输出压力可高达400Mpa。

⊙适用范围广：工作介质可为液压油、水及大部分化学腐蚀性液体，而且可靠性高，免维护和寿命长。

⊙输出范围广：对所有型号泵仅需较小气压就能平稳工作,此时获得最小的流量，调节进气量后可获得不同的流量。

⊙应用灵活：选用不同型号的泵，可获得不同的压力区域。

⊙易于调节：在泵的压力范围内，调节调节阀从而调节输入气压，输出液压相应得到无级调整。

自动保压：无论何种原因造成保压回路压力下降，赛思特泵将自动启动，补充泄漏压力，保持回路压力恒定。

⊙操作安全：采用气体驱动，无电弧及火花，可在危险场所使用。

⊙维护简单：与其它的气驱泵比较，赛思特泵可完成同样的工作，但其零件及密封少，维护更简单。

⊙性价比高：赛思特气液增压泵是一种柱塞泵，工作时，赛思特气液增压泵迅速往复工作，随着输出压力的增高，泵的往复减慢直至停止，此时，泵输出的压力恒定，能量消耗最低，各部件停止运动。

典型应用如下：

◆ 阀门、管件、压力容器等提供静态和爆破测试

◆ 汽车制动系统及喷油嘴测试。

◆ 建材试验机的水压试验。

◆ 向管道或反应釜中注射化学试剂。

◆ 制冷剂的罐装

◆ 夹紧、成形、钻孔、剪切、冲压等设备的动力

◆ 大型压力机过载保护模具缓冲及托起动力

◆ 钢筋连接器的动力

◆ 航空航天附件静态及动态测试

◆ 仪器仪表的性能测试及校定

◆ 高压清洗及水切割设备的水喷射

◆ 在危险区域输送流体

◆ 机械设备的润滑系统注油

◆ 阀门测试时夹紧动力

◆ 轴套缸套的压进，压出动力

◆ 控制地面安全阀与地下安全阀

另外亦可以把增压泵作为一个气动元件，配以阀门、管路、压力表等做成一个可控制的成套系统，具体详见气体增压系统（综合）和液体增压系统（综合）或咨询本站客服电话，欢迎您的来电。

一、用途

适用于阀门、管件、管道、连接件、压力容器、汽车制动软管转向管、燃油管、空调管以及液压设备、工程机械、矿山机械液压软管各种金属管、非金属管、接头及附件等受压设备的高压和超高压耐压试压检验，同时也适合科研、检验部门作检测工具。

二、型号意义

WBS-G80

MBS--- 液体增压装置代号

G80 --- 增压比：80:1

三、产品工作原理

四、技术参数

系统额定压力	48Mpa
工作压力	40Mpa
驱动气源压力	0.6-0.8mpa
水源	10L不锈钢水箱
标态流量	0.5L/MIN
高压出口螺纹	ZG1/4内螺纹（可选）
噪音	＜75dB
高压出口螺纹型号	ZG1/4
高压出口数量	4个

五、设备外形参考：

七、操作步骤简介

1. 水箱内加满水，将二联体的油雾器加入干净的润滑油。南方用10#或20#机械油，北方冬季用防冻机械油或低凝液压油。每次加油量为油杯容积的2/3。车间压缩空气连至驱动气入口（0.5-0.8mpa），连接高压胶管至被测试件（容器需提前注满水，排出容器内空气）。
2. 调节【调压阀】调整气源压力（理论增压比为80:1，如需要40mpa则调节至0.5-0.55mpa驱动气源，试验时必须有人员看管，以防止压力过高损坏被测试件）调节气源压力不要过低，压力过低增压泵不能启动
3. 打开【驱动开关】【高压开关】，关闭【卸荷开关】，启动实验
4. 增压到所需压力后关闭【高压开关】，进行保压试验保压规定时间后，看是否合格，打开【卸荷开关】卸掉系统压力
5. 拆掉管件，结束试验。
