智能天然气流量计

价格	￥1350.00/台
起订量	≥1
所在地	江苏淮安	可售量 10000台

联系人：傅经理

手机已验证

微信已验证

企业已验证

됦뎑퀦옴옴

퀦됦숙-욕뎑뎑욕욕

手机扫码快速拨号

速购通标准会员第4年

江苏银环仪表有限公司

联系人：傅经理 QQ交谈 (联系时,请说明是在全球塑胶网上看到的)

联系电话：퀦됦숙-욕뎑뎑욕욕

手机号码：됦뎑퀦옴옴

公司官网： www.yb01.com.cn

所在地区：江苏省淮安市

扫一扫，加我微信

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

型号	YH1801XO	产地	江苏银环仪表
测量范围	0-100000m3/h	加工定制	是
工作温度	35-60℃	工作压力	1.6MPa
公称通径	10-300mm	精度等级	1.5
适用介质	气体

智能天然气流量计测量原理

流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输出信号接口，输出各种信号。流量计中的微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正，气态方程如

………………(2)

式中：

QN——标况下的体积流量(m3/h)；

QV——工况下的体积流量(m3/h；

Pa——当地大气压力（KPa）；

P——流量计取压孔测量的表压（KPa）；

PN——标准状态下的大气压力（101.325KPa）；

TN——标准状态下的绝对温度（293.15K）；

T——被测流体的绝对温度（K）；

ZN——气体在标况下的压缩系数；

Z——气体在工况下的压缩系数；

注：当用钟罩或负压标定时取ZN/Z=1，对天然气(ZN/Z)1/2=FZ为超压缩因子。按中国石油天然气总公司的标准SY／T6143－1996中的公式计算。

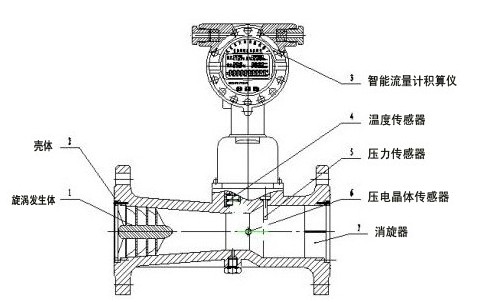

智能天然气流量计结构图解：

1.旋涡发生体用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
2. 壳体本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金或不锈钢。
3. 智能流量计积算仪由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。
4. 温度传感器以Pt100铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
5. 压力传感器以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
6. 压电晶体传感器安装在靠近壳体扩张段的喉部，可检测出漩涡进动的频率信号。
7. 消旋器固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。

主要特点：
1.智能天然气流量计内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2.就地显示温度、压力、瞬时流量和累积流量。
3.采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4. 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可*性保存。
5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6.防盗功能可靠，具有密码保护,防止参数改动。
7.表头可180度随意旋转，安装方便。

技术参数：

仪表口径及连接方式	25、40、50、80、100、150、200、250采用法兰连接
仪表口径及连接方式	25、40可采用螺纹连接
精度等级	±1.5%R、±1%R
量程比	1:10；1:20；1:30
显示方式	宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量
仪表材质	表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝
温度、压力传感器	内置
被测介质温度（℃）	-30℃～+80℃
环境条件	介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa
通讯信号	三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号
供电电源	内置锂电池、外供24VDC双供电
传输距离	≤1000m
信号线接口	内螺纹M20×1.5
专业等级	ExdIIBT6
防护等级	IP65

智能天然气流量计安装要求：

天然气流量计如安装保养不当，会影响测量精度和其它性能，严重时会使仪表工作不正:在搬动和吊装流量计时，应该将吊索套在流量计法兰两端的颈部位置上，切勿在测量管内套入管棒进行吊装，以免损坏衬里，同时应防止流量计接线插座受碰撞而损坏。
必须保证天然气流量计中心和工艺管道中心的一致，并接好接地线，否则会引起误差。
