工业蒸汽管道计量表

价格	￥1050.00/台
起订量	≥1
所在地	江苏淮安	可售量 10000台

联系人：傅经理

手机已验证

微信已验证

企业已验证

얓턷즂ꕡ숷놐ꕡꁸꁸ얓

ꁸ즂썴-얓뤗얓ꁸ턷턷뤗뤗

手机扫码快速拨号

速购通标准会员第4年

江苏银环仪表有限公司

联系人：傅经理 QQ交谈 (联系时,请说明是在全球塑胶网上看到的)

联系电话：ꁸ즂썴-얓뤗얓ꁸ턷턷뤗뤗

手机号码：얓턷즂ꕡ숷놐ꕡꁸꁸ얓

公司官网： www.yb01.com.cn

所在地区：江苏省淮安市

扫一扫，加我微信

进入店铺

产品分类

最新产品

商品详情联系方式

进入手机版

基本参数

型号	YH1801WJ	产地	江苏银环仪表
测量范围	0-100000m3/h	加工定制	是
工作温度	≤300℃	工作压力	1.6MPa
公称通径	10-300mm	精度等级	1.5
适用介质	蒸汽

原理：

工业蒸汽管道计量表是根据“卡门涡街”原理研制成的流体振荡式流量测量仪表。在一定雷诺数范围内旋涡的分离频率与旋涡发生体的几何尺寸、管道的几何尺寸有关，旋涡的频率正比于流量，其结构原理如图1所示。

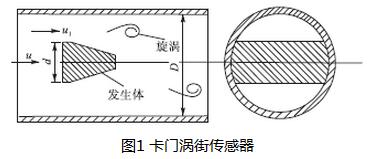

图1 卡门涡街传感器原理


式中：f为旋涡频率，Hz；Sr为斯特劳哈尔数；u1为发生体两侧的平均流速，m/s；d为发生体迎流面的宽度，m；u为被测介质来流的平均流速，m/s；m为旋涡发生体两侧弓形面积与管道横截面面积之比，不可压缩流体中，由于流体密度ρ不变，由连续性方程可得到m=u/u1。

由此可得体积流量为


式中K为涡街流量计的仪表系数，1/m3。

从式（3）可见，涡街流量计的仪表系数仅与其机械结构和斯特劳哈尔数相关，与来流流量无关。而K又表征着涡街流量计的计量特性，在下文中，重点分析在各种不同流体介质条件下K的变化规律。

产品特点：

工业蒸汽管道计量表可在很宽的流量范围内准确测量气体、蒸汽的流量而不受物理性质的影响。

不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。

安全防爆，适用于恶劣环境。

无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。

采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。

电流输出均为电隔离型，具有良好的共模干扰抑制能力。

同时显示流量值与累计流量值，不必轮流切换。

采用抗振探头，有效消除外界振动影响。

电路采用表面贴装工艺，结构紧凑，可靠性高。


技术参数：

1、测量介质：气体

2、口径规格法兰口径选择DN10-300mm

3、电源DC24V或锂电池3.6V

4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3

5、测量准确度1.0级1.5级

6、被测介质温度:常温–25℃～100℃

7、高温–25℃～150℃-25℃～250℃

8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V

9、脉冲占空比约50%,传输距离为100m

10、脉冲电流远传信号4～20 mA,传输距离为1000m

11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃

12、材质不锈钢, 铝合金

13、防爆等级本安型iaIIbT3-T6

14、防护等级IP65

工业蒸汽管道计量表的安装要求与注意事项：

1．环境对的要求

? 流量计装在室内，必须安装在室外时应有防潮和防晒措施。

? 流量计应避免安装在有强电磁场干扰、空间小和维修不方便的场合。

? 流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场所，若必须安装

时,须有隔热通风措施。

2．对直管段的要求

为了保证准确的测量，流量计的上游必须有足够长的直管段，上游流动分布尽可能不受干扰，如果有控制和节流装置装在下游。直管段长度用管道内径D的倍数来表示，上下游zui小的直管段要求如下：

? 上游：10D （10倍口径）

? 下游：5D （5倍口径）

如果流量计的上游有弯头、缩径、扩径、等情形，则需要更长的直管段，具体情况。

0.98D ≤ DN ≤1.05D

式中：D为流量计的内径

DN 配管内径

配管应与流量计同心,同轴偏差应不大于0.05 DN。

3．对管道振动的处理

流量计应避免安装在有机械振动的管道上，若不得已要安装时，必须采取减振措施，可加装软管过渡，或者在流量计上下游2D处加装管道固定支撑点并加防震垫。

4．蒸汽流量计的安装

? 按开口尺寸的要求在管道上开口，且使开口的位置满足直管段的要求。

? 将连接上法兰的整套流量计放入开好口的管道中。

? 对法兰与管道进行点焊定位。

? 将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。

? 在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量计的流向标应与流体方向相同，然后用螺栓紧固好。

5．铂电阻和压力变送器的安装

? 如果被测介质需要进行温度压力补偿时（如蒸汽、压缩空气），则需要加装PT100铂电阻和压力变送器。

? PT100铂电阻应安装在流量计下游4~8D处（如图7所示），在选好的位置上开一个25mm圆孔，把铂电阻底座垂直或倾斜焊在开好的圆孔上，把铂电阻装在底座上并确保密封可靠无泄露。

? 压力变送器应安装在流量计下游3~5D处（如图7所示），开孔的位置应使弯管装好后垂直地面。在选好的位置上开一个20mm圆孔，把弯管的一头垂直焊在开好的圆孔上，把配套阀门拧在弯管变送器头上，阀门的上端装上压力变送器，阀门的两端应密封可靠确保无泄露。如果测量高温介质应提前把弯管灌上水，防止因温度过高损伤压力变送器。
